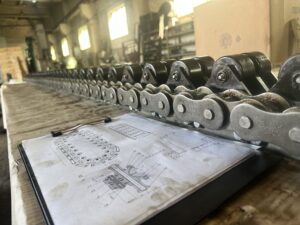

Ланцюг W М20В.55.60.000, під гнучку трубу 38,1мм (1,5”), призначений для рівномірного затискання БДТ в колодках та передачі тягового, або штовхаючого зусилля інжектора FM127 або М20В.51. На Ланцюгу встановлені несучі колодки з’єднані між собою приводним втулковим роликовим ланцюгом з кроком 50.8мм (2 ̈). На несучих колодках встановлені по одному напівсегментному притискному вкладишу, та еластичному опорному елементу, які забезпечують рівномірне затискання БДТ в колодках. Зусилля притискання передається через несучі колодки та підшипники які встановлені зі зворотної сторони колодки. Ланцюг колтюбінгової установки W М20В.55.60.000, розташований в інжекторі (підтримуються привідними зірочками, розташованими в приводі, та натяжними зірочками, розташованими в нижній частині силового блоку).

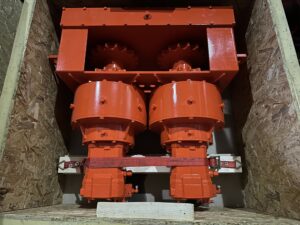

Привід інжектора
W РАНТ–20.55.10.000–03
Технічні характеристики: – тягове зусилля – 27,2 тс; – штовхаюче зусилля – 13 тс; – привід – гідравлічний з автоматизованим керуванням; – швидкість переміщення: -мінімальна 0,015 м/с -максимальна 0,8 м/с; – тиск керування 35 МПа; – максимальна витрата − 350 л/хв; – гальмо інжектора: тип − дисковий, вмонтований в редуктор, нормально замкнутий; – крок зірочок: 50,8 мм – кількість зубів: 17 шт.

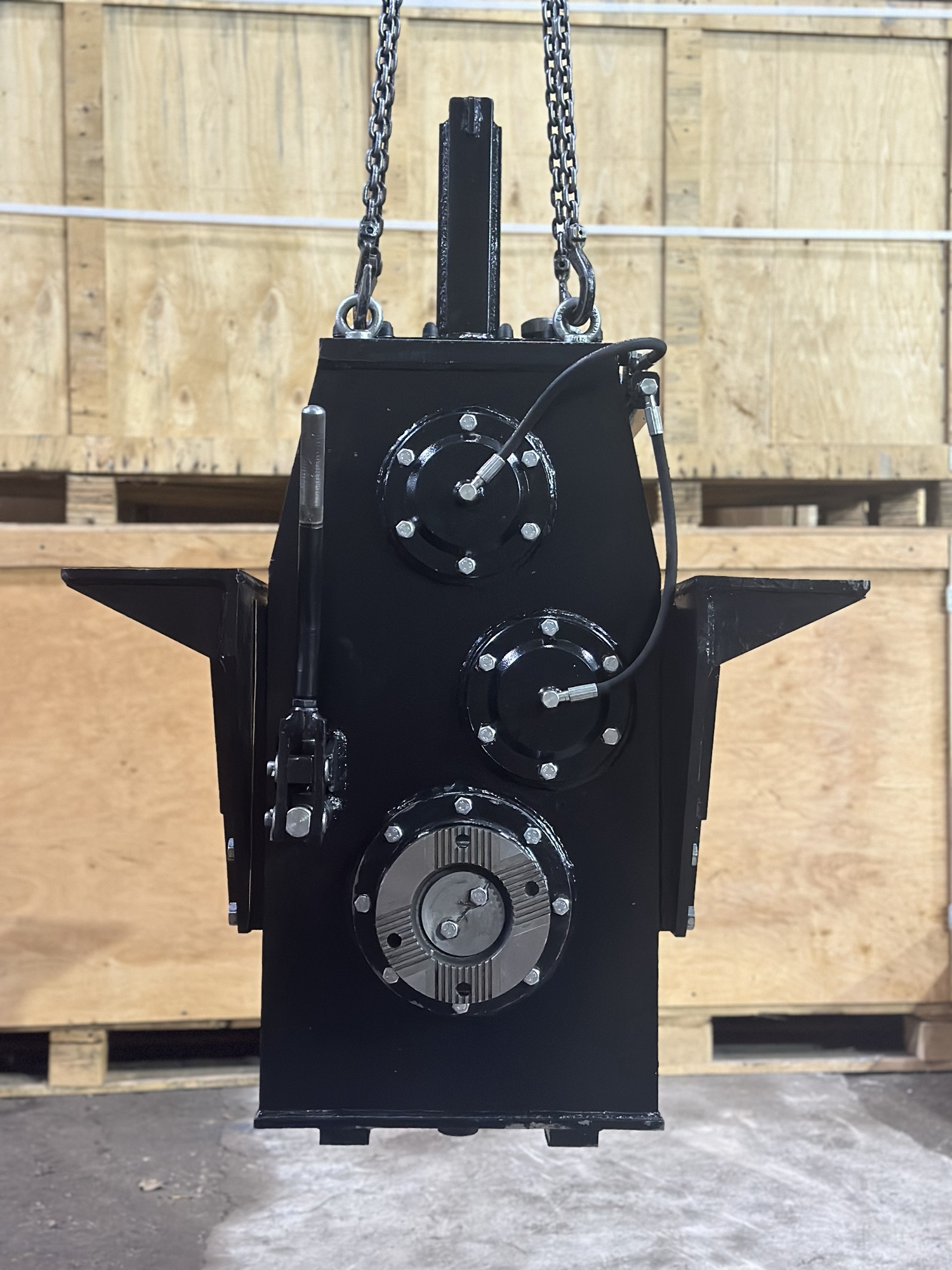

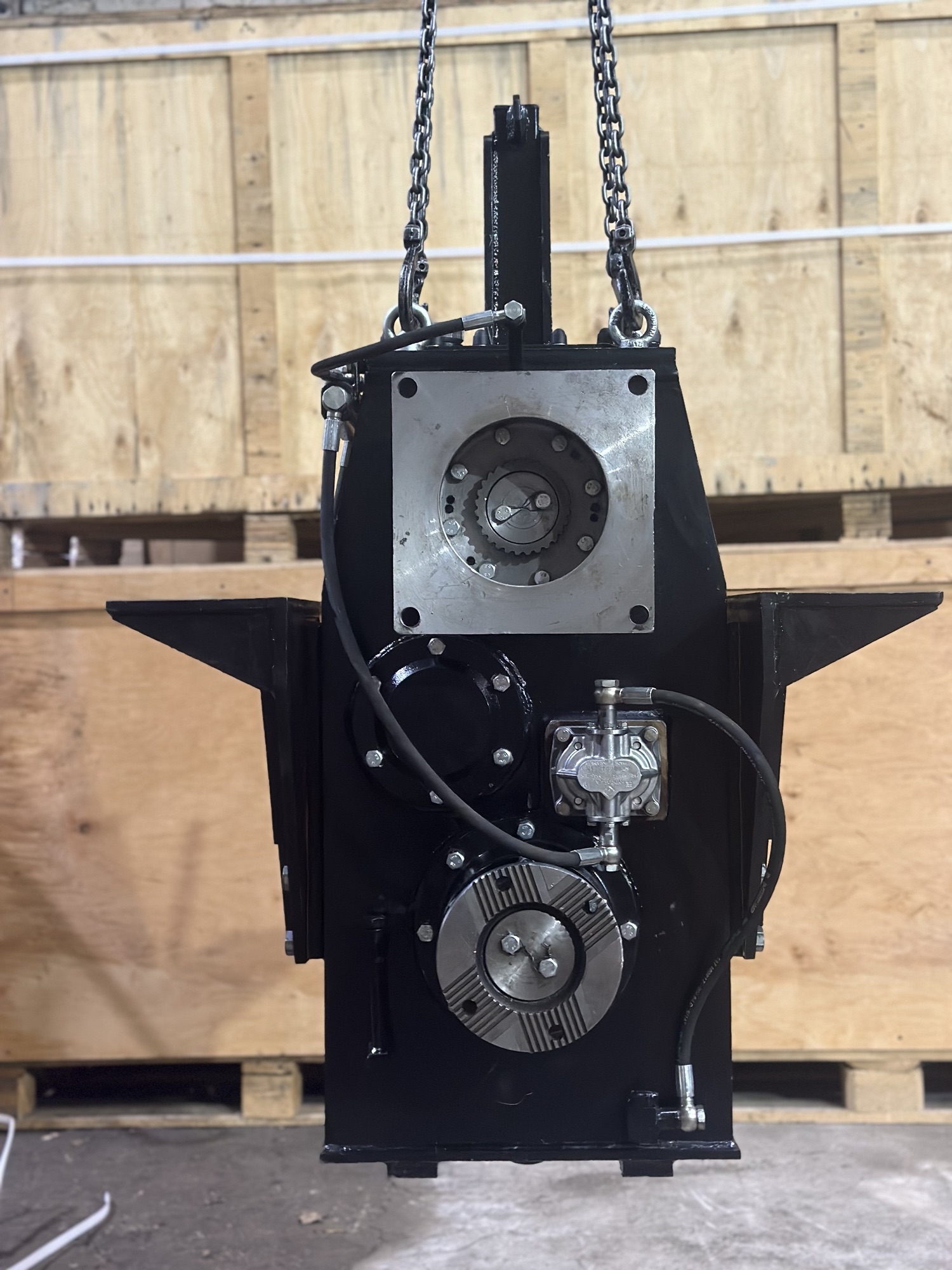

Редуктор розподільчий циліндричний РЦК-02.00.000
Редуктор розподільчий призначений для передачі крутного моменту від коробки відбору потужності до трансмісії і гідронасосу установки МК 30Т.
